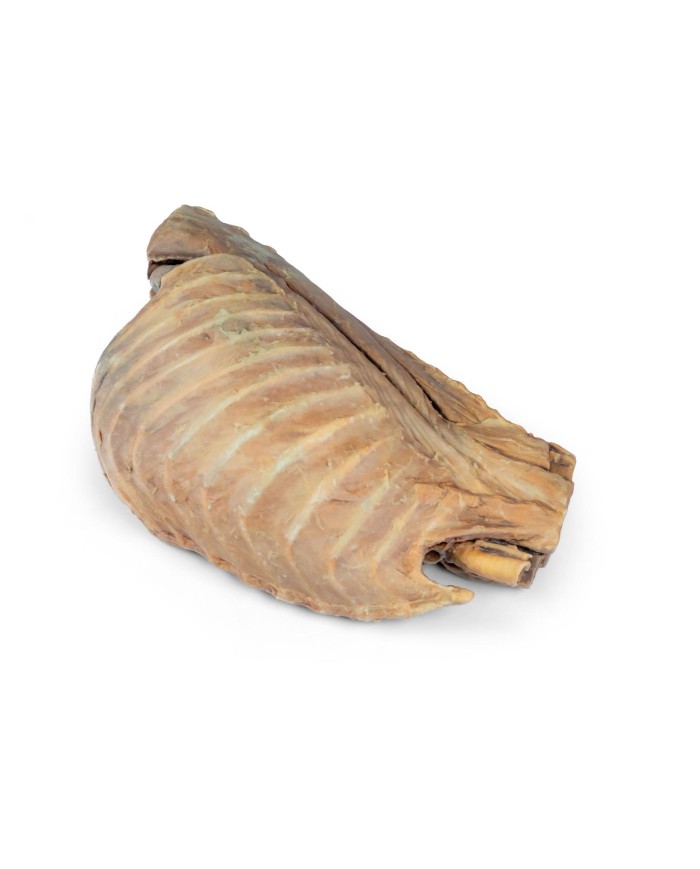

Cavità toracica del cane, lato sinistro – Erler Zimmer VP9050

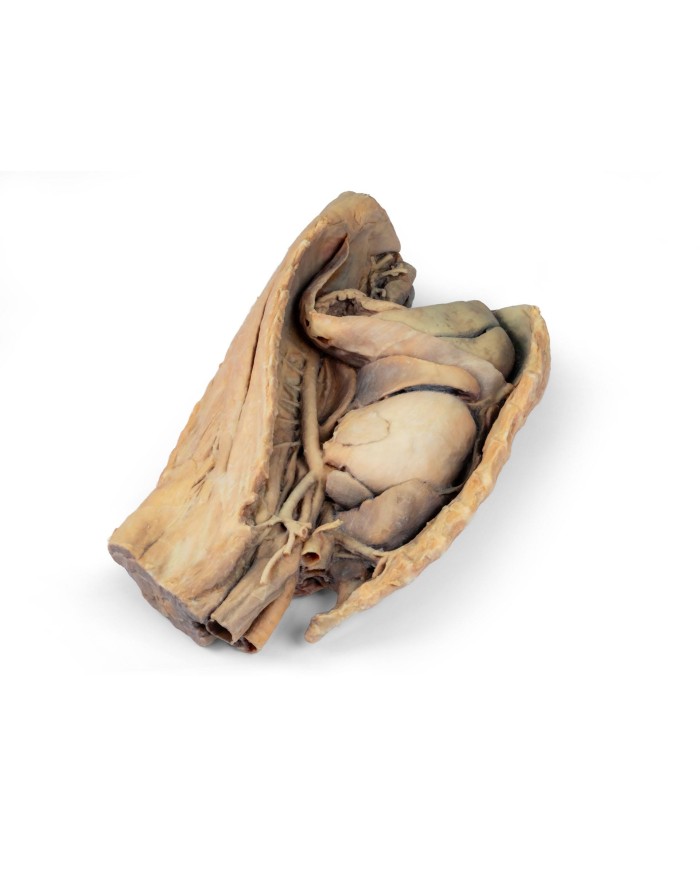

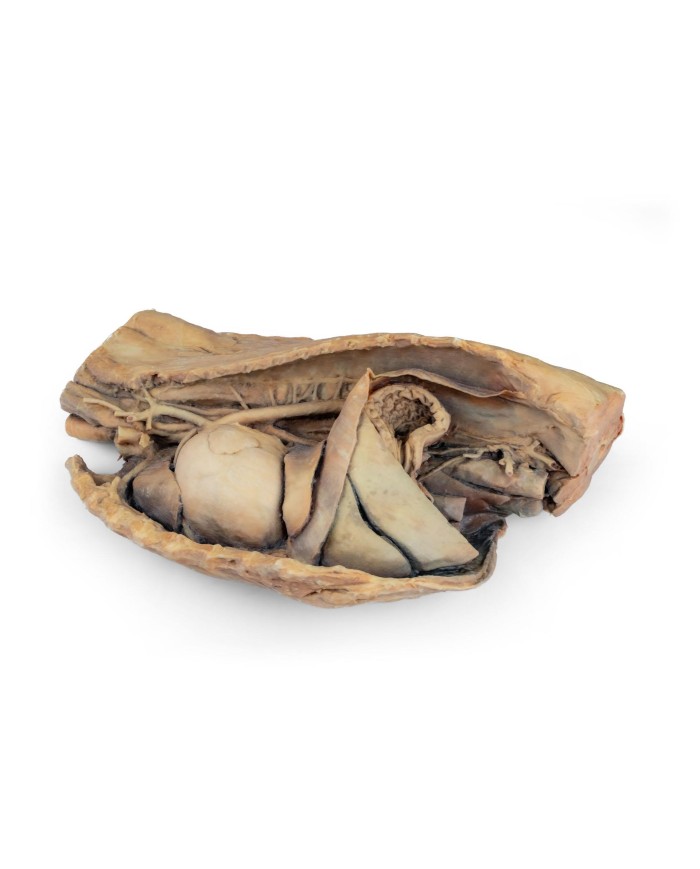

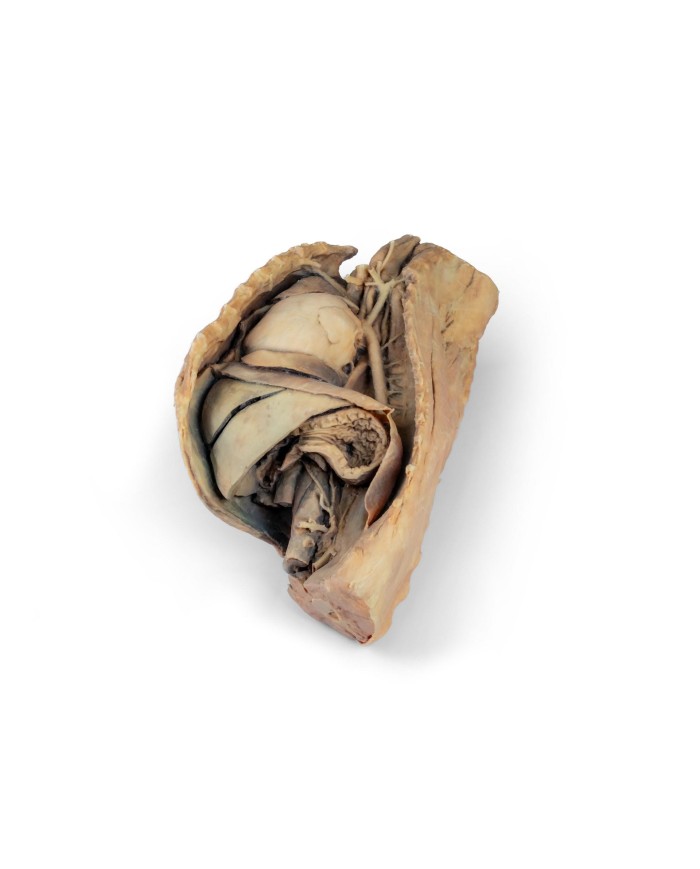

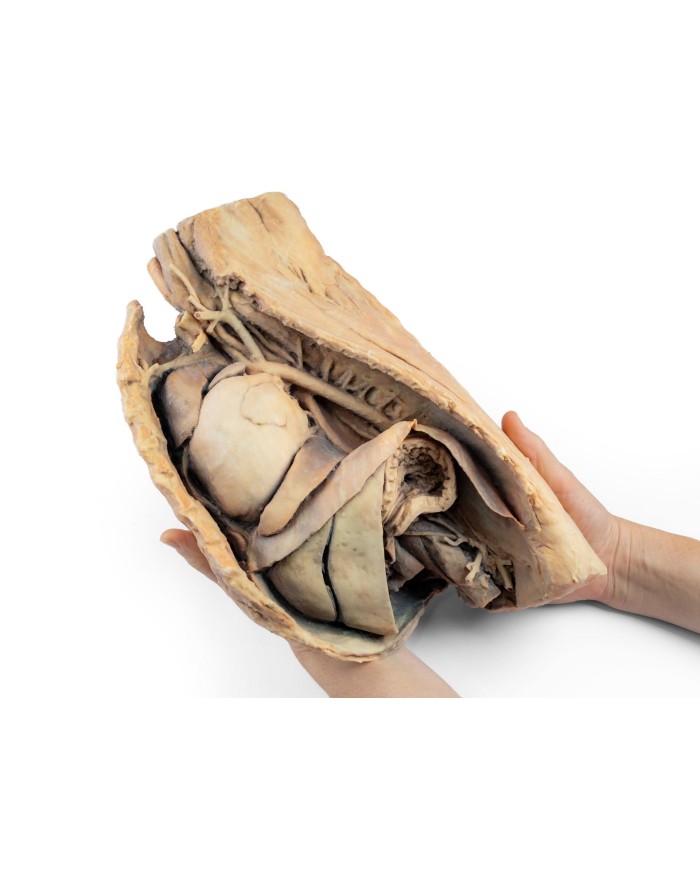

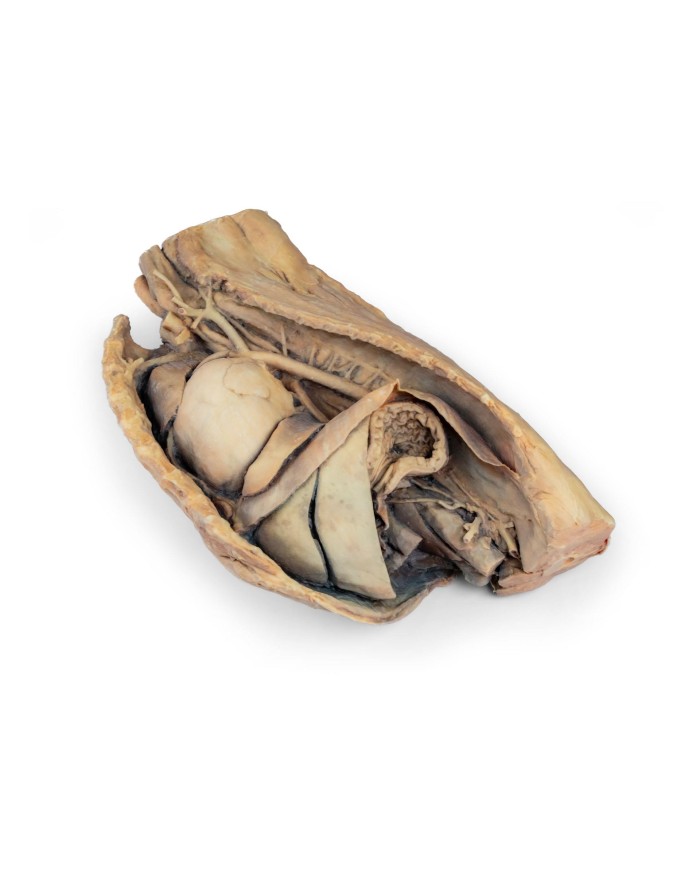

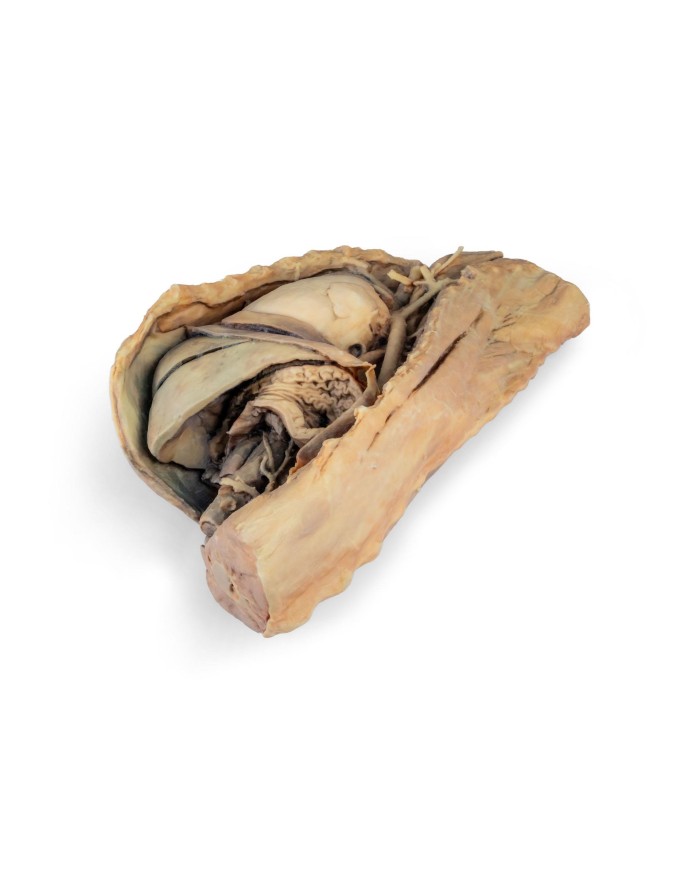

Il modello Erler Zimmer VP9050 riproduce mediante stampa 3D una dissezione della cavità toracica e della porzione craniale dell'addome del cane, osservate dal lato sinistro. La preparazione è stata realizzata rimuovendo il polmone sinistro, in modo da rendere chiaramente visibile la topografia del cuore e i suoi rapporti con le principali strutture del mediastino.

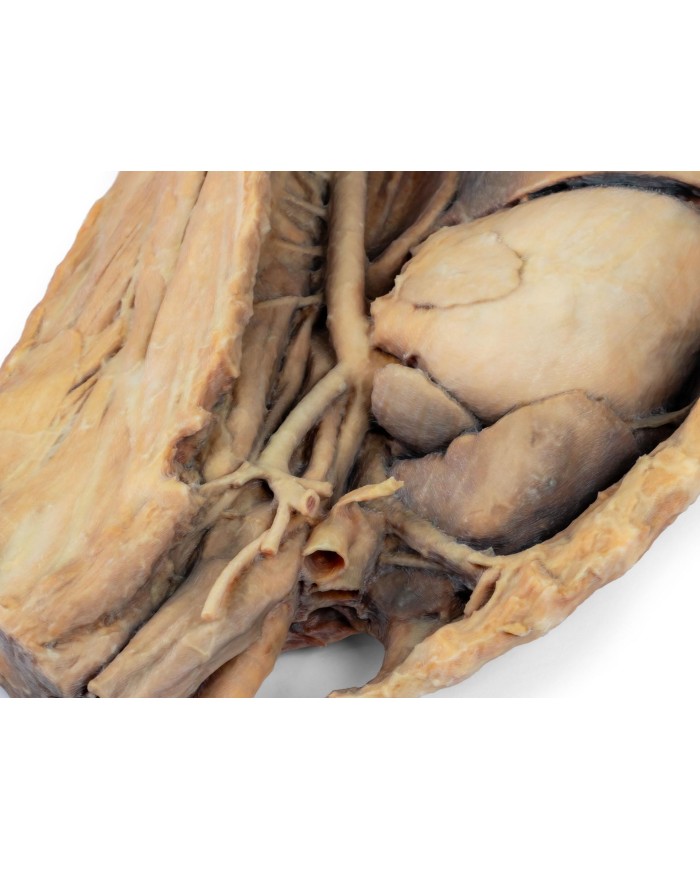

Il polmone destro rimane parzialmente in sede: sono conservati il lobo craniale e il lobo accessorio, che costituiscono utili punti di riferimento per orientarsi all'interno della cavità toracica. Nel mediastino craniale si possono riconoscere il tronco brachiocefalico e l'arteria succlavia sinistra, entrambi originati dall'arco aortico.

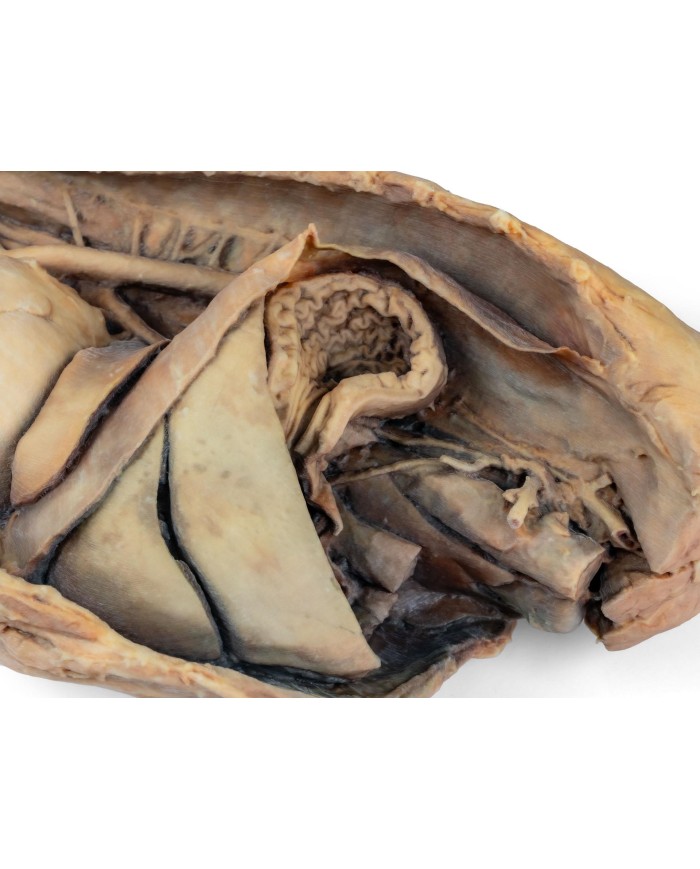

La preparazione permette inoltre di seguire il tratto toracico dell'esofago nel suo decorso attraverso il mediastino in direzione cranio-caudale. Il diaframma è stato conservato e rappresenta un importante riferimento anatomico per mettere in relazione le strutture toraciche con gli organi posti immediatamente oltre la cavità toracica, in particolare fegato e stomaco.

Sono visibili anche i pilastri del diaframma e il loro rapporto con lo iato aortico. Proseguendo caudalmente, il modello mostra i primi rami viscerali dell'aorta addominale, tra cui il tronco celiaco e l'arteria mesenterica craniale. In questo modo il preparato consente di osservare senza soluzione di continuità il passaggio dalla cavità toracica alla regione addominale craniale.

Una parte della parete dell'atrio destro è stata rimossa per esporre la valvola atrioventricolare destra, o tricuspide, insieme alle corde tendinee e ai muscoli papillari. All'interno del ventricolo destro è inoltre riconoscibile la trabecola setto-marginale, nota anche come banda moderatrice, così come il tratto di efflusso diretto verso il tronco polmonare. Anche la parete dell'atrio sinistro è stata aperta per permettere l'osservazione della cavità interna.

Il VP9050 offre quindi una visione tridimensionale particolarmente efficace dei rapporti tra cuore, grandi vasi, polmoni, esofago, diaframma e strutture vascolari dell'addome craniale. È indicato per l'insegnamento dell'anatomia veterinaria, per le esercitazioni di anatomia topografica e per lo studio delle relazioni spaziali tra gli organi della cavità toracica.

La stampa 3D permette di conservare la complessità della dissezione originale e di riprodurre in modo stabile una preparazione anatomica difficilmente disponibile per l'uso didattico quotidiano.
